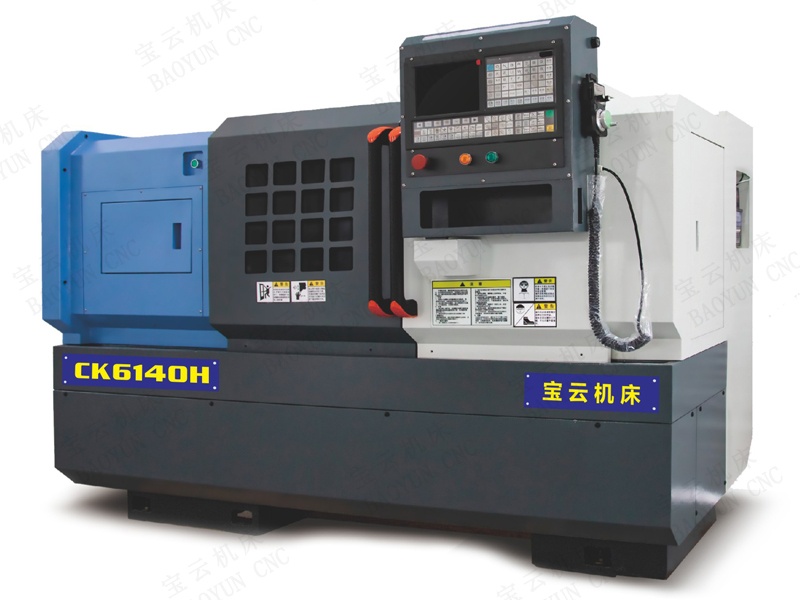

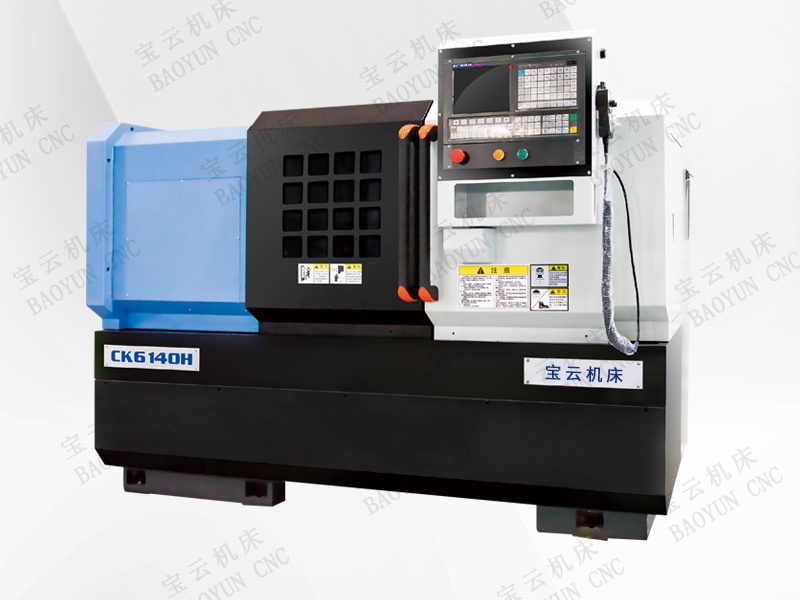

寶云CK6140H數控車床
云南寶云CK6140H獨立主軸全無極變速數控車床適合高速加工銅,鋁等要求粗糙度高的零件,現配高精度主軸專用軸承,進口專用軸承潤滑脂,整個主軸單元熱變形小,精度保持性好。

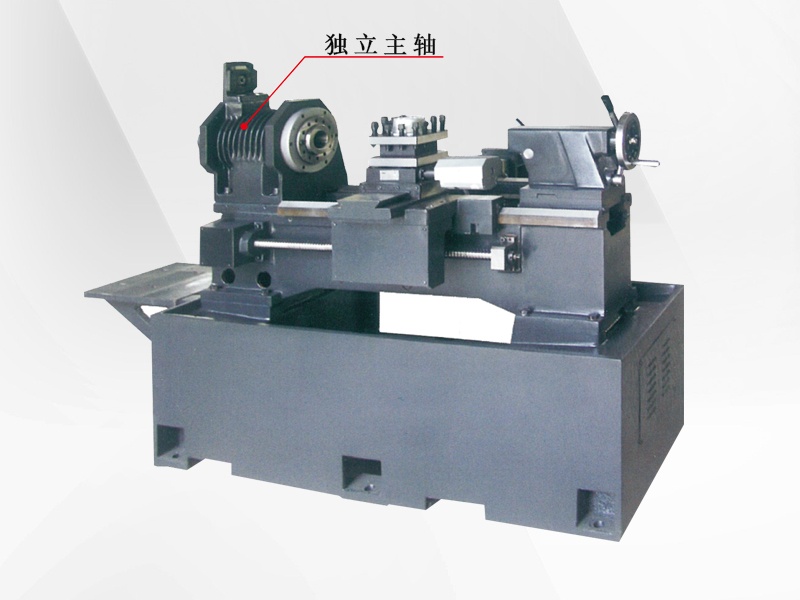

床腳整體結構一體化設計制造,采用樹脂砂鑄造,經時 效處理變形小,具有很高的穩定性和剛性。

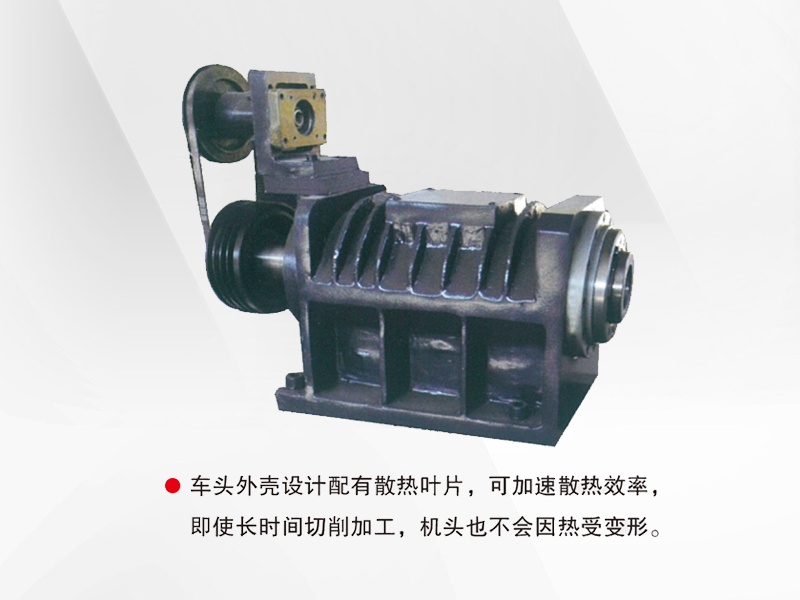

車頭外殼設計配有散熱葉片,可加速散熱效率, 即使長時間切削加工,機頭也不會因熱受變形。
標準配置:
廣州數控GSK一980數控系統,7.5KW伺服主電機,7.5KW變頻主電機,Φ200手動三爪卡盤(限速2500 rpm以下),手動尾座,四工位電動刀架(常州),自動潤滑系統,電動冷卻系統,照明系統,全封閉防護罩,德力西電器控制元件,全套技術資料,隨機標準附件及工具。
標準附件(按工廠出廠裝箱單):
Φ200手動三爪卡盤(限速2500rpm以下),說明書及合格證,固定頂尖,雙頭扳手—套,內六角扳手 一套,螺絲刀,減震墊鐵。
可另行選配的特殊配置:
數控系統:北京KND,日本FANUC,日本三菱,德國西門子等。
鋼制高速手動三爪卡盤(限速3500rpm以下),可選配國產或進口液壓卡盤,六工位電動刀架,刀排。
CK6140H數控車床主要技術參數:
| 車床型號 | CK6140H |
| 工作范圍 |
|
| 床身上最大回轉直徑 |
Φ400 |
| 通過滑板最大的回轉直徑 |
Φ210 |
| X軸(橫向)最大行程 | 295mm |
| Z軸(橫向)最大行程 | 750mm |
| 床身 |
|
| 床身導軌寬度 | 335mm |
| 最大頂尖距 |
750mm |
| 主軸 |
|
| 主軸頭型號 | A2-6 |
| 主軸內孔錐度 | 6 |
| 主軸孔徑 |
Φ56 |
| 主軸轉速 |
獨立式主軸 全無極變速1-2600rmp |
| 主軸電機功率 | 5.5KW(伺服電機) |
| 手動三爪卡盤尺寸 |
Φ200mm |
| 伺服軸 |
|
| X軸絲桿/Z軸絲桿(型號) | 2505/3010 |
| X軸 /Z軸電機扭矩(NM) | 4/6 |
| 工作精度 |
|
| 快速進給速度(m/min) | 6m/min; 8m/min |
|
定位 精度 |
≤0.015mm |
|
重復 定位精度 |
≤0.01mm |
| 圓度 |
≤0.006mm |
| 直徑一致性 | / |
| 平面度 | / |
|
表面粗糙度(鋼件) |
≤Ra1.6μm |
| 尾座 |
|
| 尾座套筒直徑 |
Φ60mm |
| 尾座套筒行程 | 120mm |
| 尾座頂尖錐孔 | MT4 |
| 一般規格 |
|
| 電源規格 | 三相 380V/50HZ |
| 外形尺寸(mm) | 2.2/1.4/1.7 |
| 重量(約) | 2000KG |
CK6140H獨立主軸全無極變速數控車床適合高速加工銅,鋁等要求粗糙度高的零件,現 配高精度主軸專用軸承,進口專用軸承潤滑脂,整個主軸 單元熱變形小,精度保持性好。
